变压吸附高纯氢装置

变压吸附高纯氢原理： 在一定的压力下，利用活性碳、硅胶、分子筛、氧化铝多种吸附剂组成的吸附床，将甲醇裂解气、合成氨驰放气、炼油厂的催化裂化干气、变换气、水煤气和半水煤气等各种含氢气源中杂质组分在压力下选择吸附，难吸附的氢从吸附塔出口作为产品气输出，以达到提纯氢气目的。

点击获取免费方案报价 咨询/选型热线:
13584442344
0512-66273293

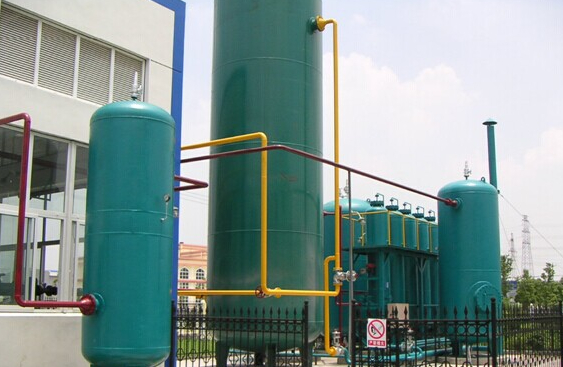

变压吸附高纯氢装置
变压吸附高纯氢装置
产品详情 相关产品

变压吸附高纯氢原理

      在一定的压力下，利用活性碳、硅胶、分子筛、氧化铝多种吸附剂组成的吸附床，将甲醇裂解气、合成氨驰放气、炼油厂的催化裂化干气、变换气、水煤气和半水煤气等各种含氢气源中杂质组分在压力下选择吸附，难吸附的氢从吸附塔出口作为产品气输出，以达到提纯氢气目的。



主要技术指标

处理原料量：（10-5000）Nm3/h

吸附压力：0.8Mpa-2.4Mpa

氢气纯度：99.9-99.999%

露点： -60oC

氢气提取率：75-90%（视原料气条件和产品气要求而定）



来自氨裂解装置的氨分解气由常压压缩至0.8-1.2Mpa后送入提氢装置，所得的氢气作为产品氢气输出。针对装置及原料气的特点，工段采用常压解析的方式。即采用5-1-3/P的时序。





变压吸附氢提纯工艺过程之所以得以实现是由于吸附剂在这种物理吸附中所具有的两个性质：一是对不同组分的吸附能力不同，二是吸附质在吸附剂上的吸附容量随吸附质的分压上升而增加，随吸附温度的上升而下降。利用吸附剂的第一个性质，可实现对含氢气源中杂质组分的优先吸附而使氢气得以提纯；利用吸附剂的第二个性质，可实现吸附剂在低温、高压下吸附而在高温、低压下解吸再生，从而构成吸附剂的吸附与再生循环，达到连续分离提纯氢气的目的。

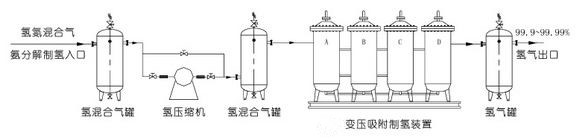

工艺流程图：

变压吸附高纯氢装置(图1)
